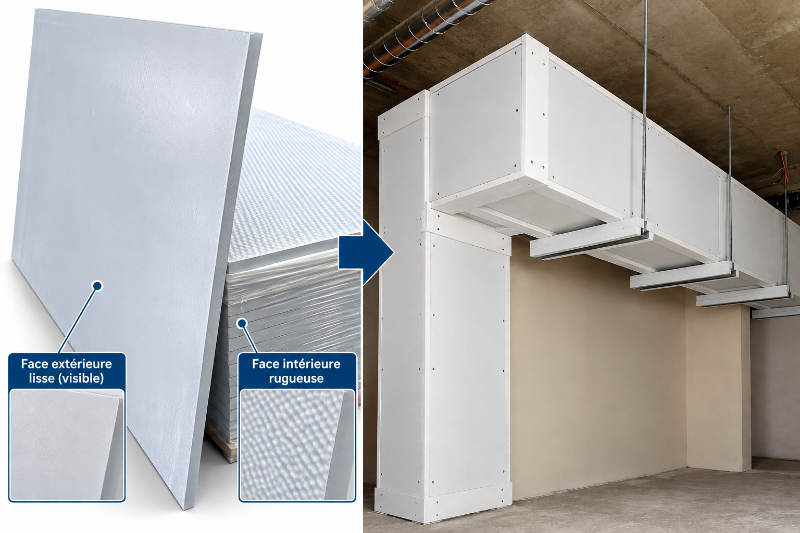

ATHERMA : 47 mm Panneaux pour conduits Coupe Feu Ultra Léger, Gaine de Ventilation et Désenfumage, épaisseur 47 mm.

zoom

voir aussi : ATHERMA : 47 mm Panneaux pour conduits Coupe Feu Ultra Léger, Gaine de Ventilation et Désenfumage, épaisseur 47 mm. ATHERMA : 47 mm Panneaux pour conduits Coupe Feu Ultra Léger, Gaine de Ventilation et Désenfumage, épaisseur 47 mm.

photos non contractuelles

Palette 20 Plaques de 1,22 X 2,04 soit 49,80 m²

LD 260
Produits Négoce
Neuf 2186.22 H.T. 2623.46 T.T.C.

En stock

Quantité

Alerte réapprovisionnement
Recevez une alerte par email dès que votre choix sera de retour en stock
Votre e-mail*:

Envoyer cette page à un(e) ami(e)

Détails Produit

Fiche Technique :

Data sheet :

ATHERMA : Panneaux pour conduits coupe feu, Ultra Léger 260 Kg/M3

Gaine de Ventilation – Désenfumage



Présentation en video :



DOMAINE D’APPLICATION



  • STRUCTURE METALLIQUE
  •
  • CONDUITS DE DESENFUMAGE & VENTILATION (horizontale/verticale)
  •
  • ECRAN COUPE FEU: Tous Supports (Béton, Plancher mixte acier/béton, Bois



Avantages Produit

Matériau Innovant Ultra Léger

Faible Epaisseur

Densité 250 Kg/m3

Installation Facile et Rapide

Panneau coupe feu Exempt de Quartz

Plaque coupe feu

Conduits coupe feu

  •

MISE EN ŒUVRE

Les conduits coupe feu sont constitués de plaques silicate de Calcium de 40 à 47 mm d’épaisseur (selon le degré coupe-feu de EI 30 à 120) en horizontal et vertical assemblées bout à bout avec couvre-joint. Le montage de ce conduit mono couche est réalisé avec la colle , des vis à bois VBA et la demi-coquille de protection est conçue pour la protection de tige filetée de diamètre 10mm. Vendue en longueur de base de 1m linéaire. Ces applications sont validées par des rapports de Classement et rapports d’essais EFECTIS.

Convient aussi pour la réalisation de plafonds en horizontale, verticale et en pente pour obtenir SF/CF jusqu'à 1h00 sous plancher bois en fixation direct ou suspendue.

Permet la protection au feu des structures aciers pour des stabilités allant R30 à R180.

Densité apparente, sec : 260 Kg/m3

Composition du produit : Dioxyde de silicium sous forme Amorphe (SIO), Oxyde de Calcium (CAO)

Incombustible : Euroclasse A1

Résistance au feu : E.I. 60/90/120 S min (horizontale) (verticale)

Substances dangereuses : Absence de matériaux dangereux. Les panneaux sont exempts de composants contenant du formaldéhyde.

Stabilité dimensionnelle : Les panneaux, testés conformément à EN 1604, sont stables en dimensions

Conductivité Thermique : La valeur moyenne λ10 pour un panneau de 50 mm d’épaisseur est 0,065 W/mK



Liste de nos rapports de Classement et rapports d’essais d'ATHERMA:

N° du Rapport Type de conduit EI – S
13-A-667 Ventilation (H-V) EI 60 S
13-A-668 Désenfumage (H-V) EI 60 S
13-A-775 Ventilation (H-V) EI 90 S
13-A-776 Désenfumage (H-V) EI 90 S
13-A-777 Ventilation (H-V) EI 120 S
13-A-778 Désenfumage (H-V) EI 120 S

  • Rapport d’essai EFFECTIS N° 11-H-702 : conduit Horizontale (B)
  • Rapport d’essai EFFECTIS N° 11-H-438 : conduit Horizontale (C)
  • Rapport d’essai EFFECTIS N° 12-H-237 : conduit Horizontal (A)
  • Rapport d’essai EFFECTIS N° 13-H-320 : conduit Verticale (orientation)
  • Rapport d’essai EFFECTIS N° 13-H-472 : conduit Verticale (B)
  • Rapport d’essai EFFECTIS N° 13-H-534 : conduit Verticale (A)
  • Rapport d’essai EFFECTIS N° 13-H-727 : conduit Verticale (B)
  • Rapport d’essai EFFECTIS N° 13-H-289 : conduit Horizontale (A)
  • Rapport d’essai EFFECTIS N° 13-F-756 : essai de transfert thermique
  • Rapport d’essai EFFECTIS N° 13 E 206 : conduit Horizontale (A)
